Gafas oculares

大视野 Campo amplio WF10X (Φ18mm)

Objetivo

Lente acromática de campo plano de larga distancia de trabajo (vidrio sin tapa) PL 10x / 0,25

Lente acromática de campo plano de larga distancia de trabajo (vidrio sin tapa) PL l20x / 0,40

Lente acromática de campo plano de larga distancia de trabajo (vidrio sin tapa) PL l40x / 0,60

Lente acromática de campo plano de larga distancia de trabajo (vidrio sin tapa) PL l60x / 0,75 (compra)

Lente acromática de campo plano de larga distancia de trabajo (vidrio sin tapa) PL 100x / 1,25

Tubo ocular

Gafas de tres ojos, inclinadas 30 ° C

Filtro de color

Filtro azul de vidrio esmerilado filtro verde filtro amarillo

Mecanismo de enfoque

Enfoque concéntrico de preocupación gruesa, valor de la cuadrícula de preocupación: 2 micras, elasticidad de movimiento grueso ajustable, con dispositivo de bloqueo y límite

transformador

Cuatro agujeros (posicionamiento interior de la bola)

Plataforma de carga

Movimiento mecánico de doble capa (tamaño: 180mmx150 mm, rango de movimiento: 15mmx15 mm)

sistema de iluminación

Lámpara halógena de 6v 20w, brillo ajustable

防霉

Sistema de protección contra el moho por carretera óptica

Composición del sistema

Modelo informático (wmj - 9510d)

1. microscopio metalográfico 2. espejo adaptativo 3. Cámara (cld) 4. computadora (compra)

Digital (wmj - 9510c)

1. microscopio metalográfico 2, espejo adecuado 3, cámara digital (compra)

Gafas oculares

Gran visión wf16x (phi 11 mm)

División 10x (0,18 mm) valor de la cuadrícula 0,1 mm / cuadrícula

Objetivo

Lente acromática de campo plano de larga distancia (vidrio sin tapa) PL 5X / 0,12

Lente acromática de campo plano de larga distancia (vidrio sin tapa) PL L 100x / 0,85 (resorte)

Tubo ocular

Gafas binoculares, inclinadas 30 ° C

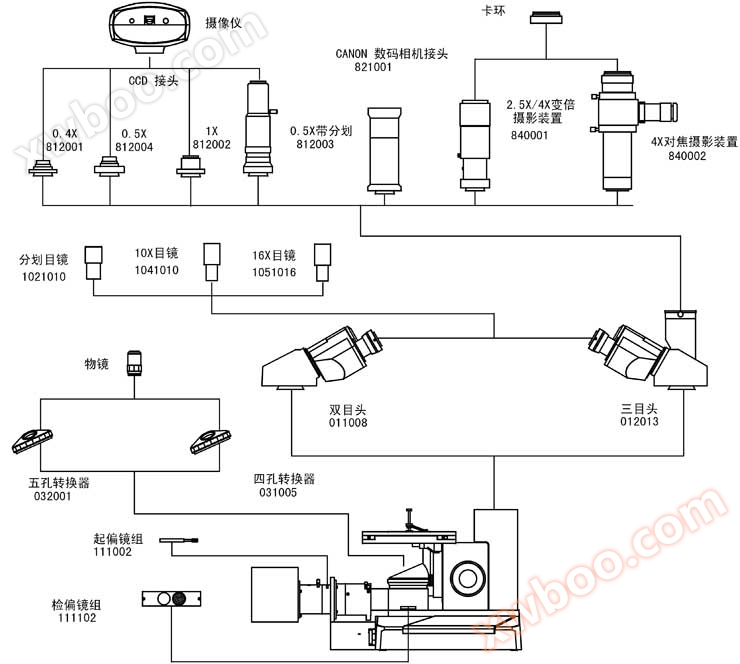

Convertidor

Cinco agujeros (posicionamiento interior de la bola)

Dispositivo de polarización simple

Grupo de espejo de desviación

Grupo de espejos sesgados

Conector de transferencia

0,4 veces

0,5 veces

1X

0,5x con regla de división, valor de cuadrícula 0,1 mm / cuadrícula

Cámara

DV - 1 con salida USB y video

DV - 2 con salida USB

DV - 3 con salida de video

Dispositivo fotográfico

Dispositivo fotográfico de zoom 2.5x / 4x con gafas de visión 10x

Dispositivo fotográfico de enfoque 4x

Anillo de tarjeta MD

Anillo de tarjeta PK

Conector de cámara digital

CANON (A610, A620, A630, A640)

Software de análisis

Software de medición y análisis de imágenes metalográficas

Software de análisis de calificación de mapas de estructura metalográfica
