Resumen del producto

Introducción

I. apariencia y función del producto

El lector puede establecer reglas lógicas de procesamiento fijas, con etiquetas especificadas que cumplen con los requisitos y funciones de alarma de salida etiquetas de lectura y escritura: etiquetas electrónicas que cumplen con los requisitos iso18000 - 6c, EPC class1 gen 2 pueden leer simultáneamente varias etiquetas de código EPC de diferentes longitudes (96, 512bit) etiquetas seleccionadas de lectura de datos del área user etiquetas seleccionadas de lectura de datos del área User etiquetas seleccionadas de lectura de datos del área tid acceso y contraseñas de destrucción (ambas de 32 bits) pueden escribir diferentes longitudes (16, 32, 48, 64, 80, 96 & 512bit) códigos EPC acceso a etiquetas modificables y contraseñas de destrucción (todas de 32 bits) epc, tid y áreas protegidas de usuario pueden leer contraseñas.escribir protección Puede destruir la etiqueta (kill)

II. parámetros eléctricos

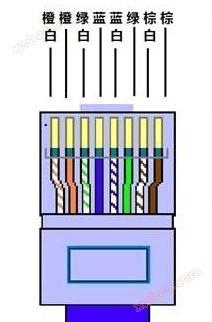

3. interfaz externa, su intención de ordenar las líneas de conexión es la siguiente:

Fuente de alimentación		Datos (el puerto serie y la red solo pueden elegir uno de los dos)
4 5	7 8	1	2	3	6
+ 24V	Fuente de alimentación	Datos de lanzamiento	RXD	GNG	/.

La interfaz de comunicación de la secuencia de cables tiene las siguientes características:

A.rs232 interfaz de comunicación / conexión a la red (uno de los dos es seleccionado):

1 puerto serie de nivel RS232 (enchufe db9: rxd, txd, señal) - se puede conectar directamente con el puerto serie de PC

1 interfaz de red

B. zumbador: zumbador incorporado, que hace ruido cada vez que el lector lee la etiqueta electrónica.

Interfaz de alimentación: enchufe poe.

IV. conectar la fuente de alimentación

El lector utiliza una fuente de alimentación estabilizada de corriente continua de 24 - 48v / 2A para suministrar energía. Los adaptadores de alimentación que cumplen con este requisito son proporcionados por nuestra empresa junto con el lector. El método de conexión de la fuente de alimentación es el siguiente:

(1) comprobar y confirmar si el voltaje y la frecuencia de funcionamiento de la fuente de alimentación de CA cumplen con los requisitos de: AC 180 - 240v / 50hz

(2) inserte el enchufe de salida DC del convertidor de alimentación en la entrada de corriente continua del lector

(3) inserte o conecte la línea de entrada de corriente alterna de 220V del convertidor a la línea de suministro de corriente alterna

(4) el zumbador del lector suena ligeramente, lo que indica que la entrada de energía es normal.

V. fallas comunes

Fallas comunes y tratamientos del lector y escritor:

Fenómeno de falla	Posibles causas	Solución
No se puede leer la tarjeta	Antena no conectada	Comprobar la conexión de la antena
	Más allá del área de lectura del módulo de lectura y escritura	Mover la tarjeta cerca de la antena del módulo de lectura y escritura
	La antena está dañada	Reemplazar la antena del lector
	El valor del parámetro RF Power es demasiado bajo	Restaurar los parámetros de fábrica
	La etiqueta está rota	Cambiar otras pruebas de etiqueta
	El lector está roto.	Póngase en contacto con el personal de apoyo técnico
No se puede conectar al lector superior	Sin suministro de energía	Compruebe los conectores y adaptadores de alimentación
	Com ocupado o roto	Ver la ocupación del puerto a través del software y probar si el puerto puede comunicarse
	Configuración inconsistente de la tasa de Baud	Establecer una tasa de Baud consistente a través del software
	El lector está roto.	Póngase en contacto con el personal de apoyo técnico
La distancia de lectura de la tarjeta es muy cercana.	Antena no conectada	Comprobar la conexión de la antena
	El valor del parámetro RF Power es demasiado bajo	Restaurar los parámetros de fábrica
	La etiqueta no coincide con la dirección de polarización de la antena	Girar la etiqueta 90 grados
	El lector está roto.	Póngase en contacto con el personal de apoyo técnico
	La etiqueta está rota	Cambiar otras etiquetas
