Bomba química resistente a la corrosión FRP tipo FS

El producto tiene excelentes propiedades como peso ligero, alta resistencia, sin deformación, resistencia a la temperatura y resistencia a la corrosió

Contacto con proveedores

Más productos

Detalles del producto

Bomba química resistente a la corrosión FRP tipo FS - Resumen del producto

Tipo FSBomba química resistente a la corrosión FRPEl diseño estructural es avanzado y razonable, el grado de estandarización es alto, la versatilidad de las piezas, la intercambiabilidad es fuerte y el desmontaje y mantenimiento son muy convenientes. Los componentes que entran en contacto con el medio utilizan fibra de vidrio PF modificada por polivinilbutiral, que se moldea a alta temperatura. El producto tiene excelentes propiedades como peso ligero, alta resistencia, sin deformación, resistencia a la temperatura y resistencia a la corrosión. En términos de anticorrosión, puede reemplazar parcialmente metales preciosos como acero inoxidable de molibdeno, titanio y aleación de titanio.

Bomba química resistente a la corrosión FRP tipo FS - importancia del modelo

Bomba química resistente a la corrosión FRP tipo FS - base para la selección

Los materiales de ingeniería para prendas de vestir como el acero ordinario, el acero inoxidable, el aluminio y el plomo están muy corroídos en el ácido clorhídrico y no son aplicables. FRP tipo FSBomba química resistente a la corrosiónLa mayoría de los plásticos tienen una excelente resistencia a la corrosión del ácido clorhídrico.

Una clase de plásticos es resistente al ácido clorhídrico en todas las concentraciones y puntos de ebullición, como fenoles, furanos, polifluorocloroetileno, ptfe, polifluoruro de etileno, polifluoruro de vinilideno, etc.

Los productos de resina de formaldehído (frp) tienen una buena resistencia a la corrosión de ácidos no oxidados (ácido clorhídrico, ácido sulfúrico diluido, ácido fosfórico, etc.), soluciones salinas y agua, y no son resistentes a la corrosión de ácidos alcalinos y oxidados (ácido nítrico, ácido crómico, etc.).

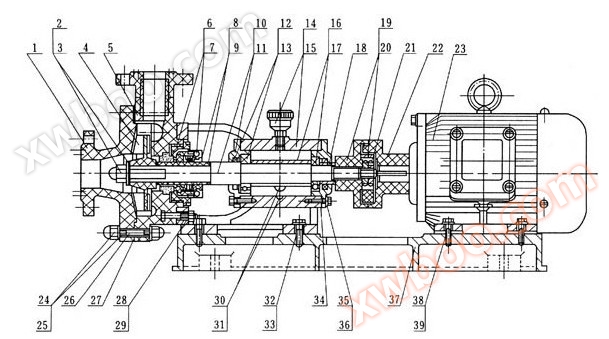

Bomba química resistente a la corrosión FRP tipo FS - Diagrama estructural

número de serie	nombre	cantidad	material	número de serie	nombre	cantidad	material	número de serie	nombre	cantidad	material
1	Tapa final de la carcasa de la bomba	1	FRP	14	Copa de aceite B - 25	1	Piezas combinadas	27	Junta del cuerpo de la bomba	1	Caucho flúor
2	Impulsor y sombrero	1	FRP moldeado	15	Estante	1	HT20-40	28	Tuerca hexagonal	4	A3
3	Junta anticorrosiva	1	PTFE	16	Manga de presión del eje de la bomba	1	Acero 20	29	arandela	4	A3
4	Impulsor	1	FRP	17	Rodamiento trasero	1	Piezas combinadas	30	Tuerca hexagonal	1	A3
5	bombaCuerpo	1	FRP	18	Anillo de presión del rodamiento	1	HT20-40	31	Etiqueta de aceite	1	Plexiglás
6	Manga de tornillo de compresión	1	FRP	19	Acoplamiento de la bomba	1	FRP	32	Seis pernos	4	A3
7	Sello mecánico tipo wb2	1	Piezas combinadas	20	Bloque elástico	1	caucho	33	arandela	4	A3
8	casquillo	1	FRP	21	Tuerca redonda	1	Acero 45	34	Tapa del rodamiento trasero	1	HT20-40
9	Junta anticorrosiva	3	PTFE	22	Acoplamiento del motor	2	FRP	35	Seis pernos	8	Acero 35
10	Eje de la bomba	1	Acero 45	23	Motor eléctrico	1	Departamento de unión	36	arandela	8	A3
11	Tapa del rodamiento delantero	1	HT20-40	24	Tuerca anticorrosiva	16	FRP moldeado	37	base	1	HT20-40
12	Tapa de aceite SG	2	Caucho resistente al aceite	25	Junta anticorrosiva	16	PTFE	38	Seis pernos	4	A3
13	Rodamiento delantero	1	Piezas combinadas	26	Perno de doble cabeza	8	A3	39	arandela	4	A3

Número de tipo	Flujo q		Yang Cheng m	Velocidad de giro r/min	potencia del motor KW
Número de tipo	m3/h	L/s	Yang Cheng m	Velocidad de giro r/min	potencia del motor KW
FS25 × 25-15	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	2900	0.75
FS40 × 32-20	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	2900	2.2
FS40 × 32-32	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	2900	3
FS50 × 40-16	4.36 7.2 9.72	1.20 2.00 2.50	16 13 10	2900	2.2
FS50 × 40-20	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	2900	3
FS50 × 32-35	8.8 12.5 16.3	2.44 3.47 4.53	35 32 30	2900	4 / 5,5
FS65 × 50-20	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	2900	3 / 4
FS65 × 50-25	25 35 45	7 9.7 12.5	26 25 22	2900	4 / 5,5
FS65 × 50-32	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	2900	5,5 / 7,5
FS80 × 65-35	30 45 55	8.3 12.5 15.1	35 32 28	2900	7.5 / 11
FS80 × 65-35A	25 35 45	7 9.7 12.5	26 25 22	2900	5,5 / 7,5
FS80 × 65-30	30 49 60	8.3 13.6 16.7	30 24 22	2900	7.5
FS100 × 80-35	56 92.8 110	15.5 25.5 30.5	35 29 25	2900	15 / 22
FS100 × 80-50	70 100 130	19.4 27.8 36.1	54 50 42	2900	22 / 30

Industria química resistente a la corrosión de FRP tipo FSbombaSe utiliza principalmente en petroquímica, fundición, tintes, impresión y teñido, pesticidas, productos farmacéuticos, tierras raras, cuero y otras industrias, transportando todo tipo de ácidos no oxidativos (ácido clorhídrico, ácido sulfúrico diluido, ácido fórmico, ácido acético, ácido butírico) que no contienen partículas sólidas, no son fáciles de cristalizar, y la temperatura no es superior a 100 grados celsius.

número de serie	modelo	L	L1	L2	L3	L4	La	Lb	H	H1	Brida de succión			Brida de descarga
											DG	D1	n-d	Dg1	D2	n-d1
1	FS50 × 25-18	632	492	70	45	180	242	242	175	188	50	125	4-φ14	25	85	4-φ12
2	FS50 × 32-16													32	100	4-φ14
3	FS50 × 40-20	675	535				248	248						40	110	4-φ14
4	FS65 × 40-30	719	579	70	51	191	328	248	210	224	65	145	4-φ14	40	110	4-φ14
5	FS65 × 50-25													50	125	4-φ14
6	FS80 × 50-35	719	579	70	51	191	328	248	210	224	80	160	4-φ18	50	125	4-φ14
7	FS80 × 65-30									235				65	145	4-φ14
8	FS100 × 65-35	918	768	75	62	233	380	300	245	262	100	180	8-φ18	65	145	4-φ14
9	FS100 × 80-35													80	160	4-φ18
